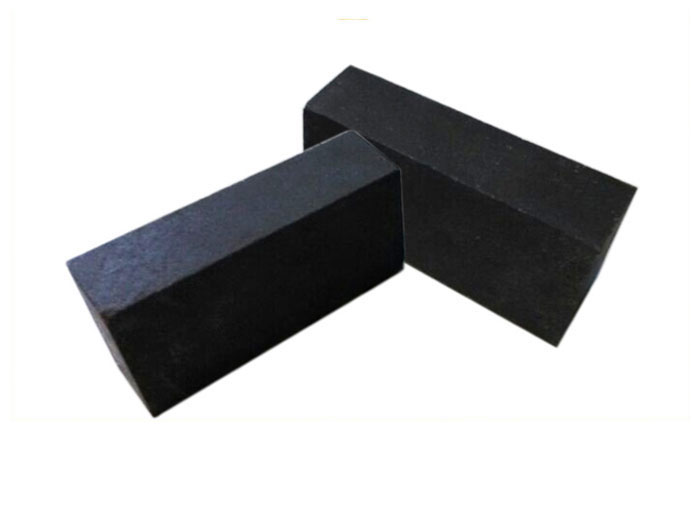

是以各種形式的純鎂砂為主要原料，以中溫或高溫?zé)贫?。它具有?yōu)異的抗堿蒸汽損毀性能，抗氧化－還原損毀性能，和優(yōu)良的導(dǎo)熱性能。用于各種型號的玻璃熔窯蓄熱室的中上部格子磚和墻磚。
理化指標
理化指標
| 項目 | 指標 | ||||||
| M98 | M97A | M97B | M95A | M95B | M91 | M89 | |
| MgO % | ≥97.5 | ≥97 | ≥96.5 | ≥95 | ≥94.5 | ≥91 | ≥89 |
| SiO2 % | ≤1.0 | ≤1.2 | ≤1.5 | ≤2.0 | ≤2.5 | / | / |
| CaO % | / | / | / | ≤2.0 | ≤2.0 | ≤3.0 | ≤3.0 |
| 顯氣孔率 % | ≤16 | ≤16 | ≤18 | ≤16 | ≤18 | ≤18 | ≤20 |
| 體積密度 g/cm3 | ≥3.0 | ≥3.0 | ≥3.0 | ≥2.95 | ≥2.95 | ≥2.9 | ≥2.85 |
| 常溫耐壓強度 MPa | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥50 |
| 0.2MPa荷重軟化開始溫度 ℃ | ≥1700 | ≥1650 | ≥1560 | ≥1500 | |||
| 加熱永久線變化 % | 1650℃×2h -0.2~0 |
1650℃×2h -0.3~0 |
1600℃×2h -0.5~0 |
1600℃×2h -0.6~0 |
|||
